測量光幕基本原理：

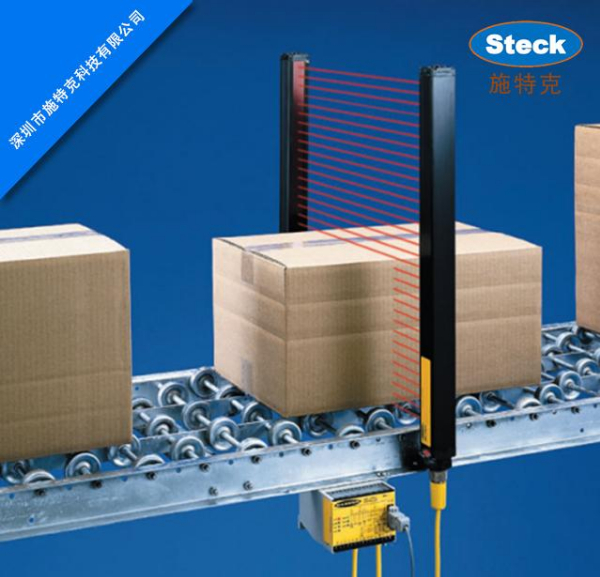

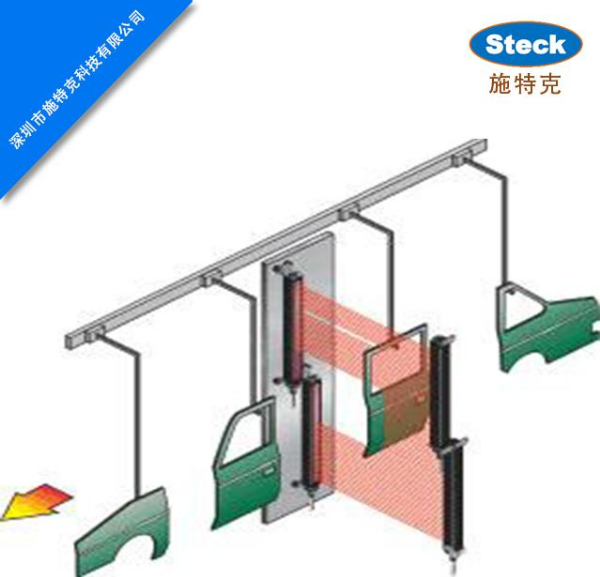

測量光柵由成對的紅外線發射器與接收器構成，所有的發射器包含一個外殼中，所有的接收器包含在另一個外殼中，放置早發射器與接收器之前的物體將會遮擋一部分光線使其不能到達它們相應的接收器，使用同步掃描來識別哪些對或通道被擋住了，首先一個發射器通道發出光脈沖而相應的接收器同時來尋找此脈沖，當找到后即完成一個通道的掃描，接著進行下一個通道，直到所有的掃描都完成，此系統記錄了哪些通道受阻，那些通道暢通，然后基本用戶定義的功能輸出一個信號，該信號可以是開關量、模擬量、RS485等。
